miércoles, 20 de julio de 2016

Caso de Exito en Convertidores Monofasico a Trifasico


Recientemente se entrego el sistema de Aire Acondicionado para un laboratorio farmaceutico, que tenia el problema de contar solo con energia 220V monofásico, pero el aire acondicionado adquirido incluía 2 compresores de refrigeración de 7.5hp trifasicos 220V, y también un ventilador de 2hp en 220V trifasico.

La solucion fue instalar 3 variadores de frecuencia con entrada monofasica y salida trifasica, de la correspondiente capacidad.  La marca elegida para esta aplicación es SANTERNO de Italia, que se especializa en equipos para energías alternativas.  El rango de potencias va de 1/2 hp a 30hp, con entrada monofasica y salida trifasica.  No se necesita sobredimensionar, ni modificar nada.  Ya estan hechos para estas aplicaciones.  Adicional:  OBTUVIMOS AHORRO DE ENERGÍA!! Los motores de los compresores consumen, según placa, FLA 19.6 amperios, y podrán apreciar en las fotografías un consumo de 9.5 y 9.9 amperios operando a 220V 60Hz, trifásico.

Tradicionalmente se han sobredimensionado variadores para solventar estas aplicaciones, es decir, una bomba de 20hp, requeriría un variador de 40hp, de acuerdo a lo explicado en la entrada anterior.  Con estos equipos Santerno no hay necesidad de sobredimensionar y por lo tanto, los proyectos cuestan menos.




Hemos desarrollado docenas de aplicaciones de conversión monofasico a trifasico.  Con gusto podemos asesorarlo y apoyarle en sus proyectos.

Contamos también con las mejores marcas en Variadores de Frecuencia, Danfoss, Holip del Grupo Danfoss y los arrancadores suaves monofasicos y trifasicos que ahorran energía Fairford Electronics.  Visitenos en
http://www.disselectro.net/
http://elmejorarrancadorsuave.blogspot.com/
Whatsapp: 502 5704 2926


Conversion Monofasica a Trifasica con Variadores de Frecuencia -(Guatemala - El Salvador - Honduras - Nicaragua)-

Modernos Convertidores de Energía Monofásica 220VAC a Trifásica,  1/2hp a 200HP SANTERNO con 2 años de garantía. Contamos con oficinas en Ciudad de Guatemala y San Salvador.  Disponibilidad de envíos directos a Honduras y Nicaragua.  Somos Representantes Exclusivos.
Nuestra empresa es DISSELECTRO, Pagina WEB:  www.disselectro.com
Teléfono en Guatemala: (502) 2450 1685     Teléfono en El Salvador: (503) 2532 2901
-También Alquilamos Equipos para Aplicaciones Temporales-

Conversión Monofásica a Trifásica para Motores Eléctricos, Bombas, Compresores, Ventiladores, Talleres de Tornos y otro tipo de Talleres, Molinos de Granos y Materiales de Reciclado, Trilladoras para Café, Maquinaria para Alimentos y Pequeña Industria, etc.  Cientos de equipos instalados.  18 años de experiencia y cientos de clientes satisfechos.


Las tecnologías antiguas como el convertidor de fase rotativo (con motor y capacitor), consumen mucha energía, son igual o mas caros, y desarrollan baja eficiencia y torque.  Los variadores de frecuencia tradicionales de monofasico a trifasico, se consiguen  normalmente hasta 2 o 3 HP,  y si su aplicacion fuera para un motor de 10 hp -por ejemplo-, usted necesitaría comprar un variador de 20hp, o sea el doble, para que el variador p inversor tratidional soporte en su etapa de rectificación la ausencia de 1 fase, que se traduce en mas corriente en las 2 lines 220V.

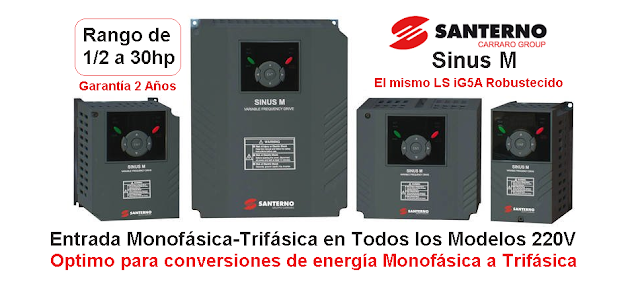

Santerno presenta la solución con su linea Sinus M, pues ya vienen diseñados y robustecidos para la función de conversion de corriente monofásica a trifásica, sin tener que sobredimensionar el variador o inversor. Todos los modelos Santerno Sinus M vienen ya para operarse en voltaje 220V monofásico o trifásico, desde 1/2 hasta 30HP.  Adicional, la sección de potencia viene robustecida, por lo que la unidad tipicamente le podra dar un 20 a 25% mas de potencia, lo que significa que el variador tendra más años de vida y soportara las condiciones mas exigentes de  demanda de potencia.


Si su aplicación fuera de un motor mayor de 30hp, ya no la cubre nuestro producto Sinus M, pero le recomendariamos aplicar el Sinus Penta o Iris Blue, que cuenta con unidades desde 12.5 amperios a 900 amperios, es decir podriamos cubrir aplicaciones hasta de 300hp sobredimensionando el variador, tal como comentamos al principio, que se haria con equipos de cualquier otro fabricante. Sinus Penta es un equipo de muy alta calidad y cuenta con 3 años de garantía.
A continuación, Comparto un poco de mis conocimientos y experiencia sobre este tema.

Mi nombre es Rodolfo Lopez, ingeniero electrónico, guatemalteco, con mas de 24 años de experiencia en electricidad - automatización y electrónica industrial, y he vendido e instalado proyectos desde Guatemala hasta Colombia.  Soy director técnico de DISSELECTRO con oficinas en Guatemala y El Salvador.


Desde el año 2000 he trabajado aplicaciones de conversion monofasica a trifasica, con conversores electrónicos llamados Variadores de Frecuencia.  Las aplicaciones más frecuentes consisten en bombas de agua y pozos, para comunidades, edificios y proyectos residenciales, incluso fincas (donde tienen aplicaciones de riego), en donde solo hay energía monofasica, por lo regular 220VAC, pero las bombas son de 7.5hp a 30hp, pero para esta potencia, ya vienen todas trifasicas.  La única manera de hacer la conversión es por medio de estos variadores de frecuencia.  Hay quienes arman unas cajas artesanales de capacitores para simular la energía trifásica, pero estas funcionan mas que todo con motores pequeños que no pasaran de 3hp.


La foto anterior muestra algunas de las aplicaciones que he realizado con  DISSELECTRO.

Un variador de frecuencia trabaja en el siguiente esquema básico:
La alimentación de energía  trifasica o monofasica suministrada por la red, pasa dentro del variador de frecuencia a una etapa de rectificación, donde la corriente alterna se convierte en directa, DC o CC; luego esta energía rectificada es filtrada por una etapa de capacitores que aparece como Filtro, y por ultimo la etapa inversora convierte esta energía de DC (direct current) a corriente alterna Trifásica.  Como propiedad adicional y ventajosa, el variador de frecuencia, como lo dice su nombre, puede variar la frecuencia o velocidad del motor, y con esto, por ejemplo, regular caudal y presión de una bomba de agua, o la capacidad de un compresor, procesos térmicos, velocidad o RPMs en ventiladores, maquinas y otros.

Fisicamente un variador de frecuencia tiene esta forma, e incluyen una pantalla de parametrización.


Por años he aplicado variadores de marca Danfoss, incluso los he modificado en su etapa de rectificación para aplicaciones de motores grandes, 20, 30hps.  Hay una razón para modificar:  la mayoría de variadores de frecuencia, pueden venir con la capacidad de recibir energía monofásica y operar motores de 3hps, y algunos llegarán a 5hps, pero arriba de esta capacidad, no habia encontrado equipos estandar de fabrica.  Entonces hay dos opciones:  A) dimensionar al doble los variadores de frecuencia, es decir, si la bomba es de 10hp, entonces el variador debera ser de 20hp, para poder operar con energía monofásica (opción cara).
B) Si el diseño del variador lo permite, modificar internamente el equipo, sustituyendo el rectificador por uno de mayor potencia, y agregando capacitores.  Entiendase que se requiere menos capacitores para filtrar la energía trifásica que la monofásica, ver esquema siguiente.


La linea roja representa la descarga de los capacitores en una rectificacion monofasica, y que el diagrama menciona como filtro.  Si el banco de capacitores es suficientemente grande, entonces la ondulación resultante se minimizará.

Recientemente, encontré un fabricante italiano, quien tiene variadores que ya vienen especificamente para estas aplicaciones de conversión monofasica a trifasica, no hay necesidad de modificar etapas de rectificación, ni de sobredimensionar al doble los variadores, que encarece tremendamente los proyectos.
Este fabricante dispone de variadores de 0.37~22 kW 200-230Vac,   0.5 a 30hp.  Los precios son muy buenos, y puedo tambien colocarlos en otros paises de latinoamerica.

Un proyecto recién entregado consiste en un sistema HVAC:  un aire acondicionado para un laboratorio farmaceutico.  No disponian de 220V trifasico y el sistema que habían adquirido contenía 2 compresores de refrigeración de 7.5hp 220V y un ventilador de 2hp en 220V, todos trifásicos.    La solucion tradicional consistía en vender 2 variadores de 15hp 220V y un variador de entrada monofasica de 2hp.  Sin embargo, con la nueva linea italiana de variadores de frecuencia, pudimos reducir el costo, utilizando 2 variadores de 7.5hp en 220V y el de 2hp  con entrada monofasica, que ya vienen así de fabrica.  A continuación unas imagenes.




Estoy en la disponibilidad de atender cualquier requerimiento, proyecto o asesoria dentro y fuera de Centroamérica.  Pueden contactarme a disselectro@gmail.com o por whatsapp (502) 57042926, que tambien es mi celular en Guatemala.  Tambien pueden visitarnos www.disselectro.com o seguirnos en twitter @disselectro.

Santerno, la marca en camino a ser el Lider Mundial en Calidad, por eso le llamamos, el Ferrari de los variadores de Frecuencia.  Sus variadores de frecuencia son usados desde hace unos 15 años por los vehiculos hibridos Toyota.  Los precios son muy buenos, compruebelo.
